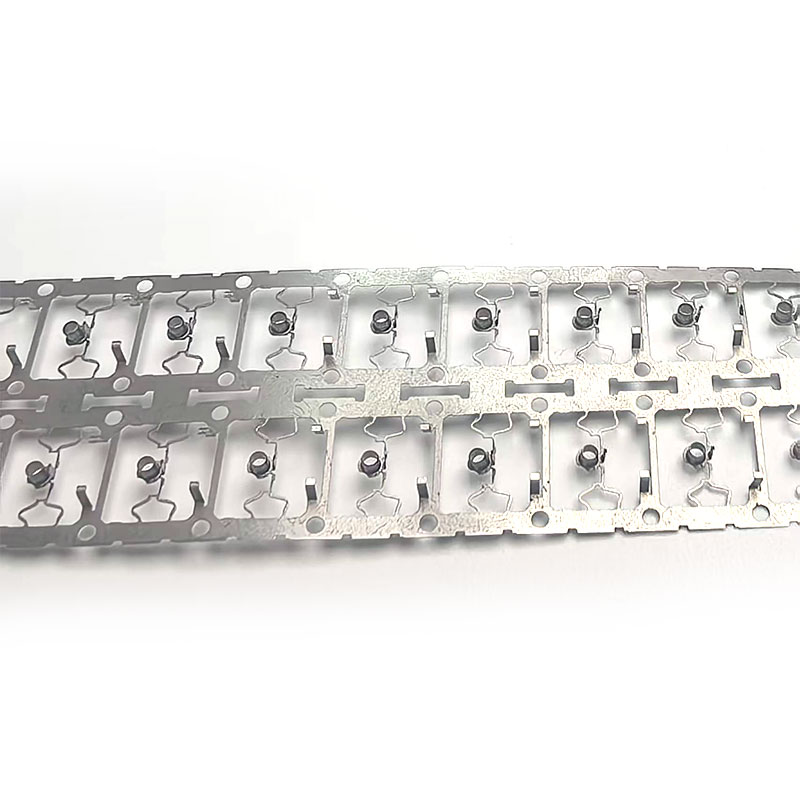

전자 정밀 스탬핑 부품커넥터, 센서, 자동차 전자 장치 및 통신 장치에 사용되는 소형, 전도성 및 고정밀 부품을 생산하는 데 필수적입니다.치렌정밀 스탬핑과 EDM 기술을 결합하여 치수 공차가 ±0.005mm에 이르는 복잡한 금속 부품을 제조함으로써 프로토타입 개발과 대량 생산을 모두 지원합니다.
전자 제품이 더 작아지고, 얇아지고, 통합성이 높아짐에 따라 제조업체에는 안정적인 전도성, 기계적 강도 및 안정적인 조립 성능을 제공하면서 엄격한 치수를 유지할 수 있는 금속 부품이 필요합니다. 전자 정밀 스탬핑은 생산 규모에서 단자, 접점 부품, 차폐 부품, 스프링 요소 및 기타 복잡한 금속 구조를 형성하는 효율적인 방법을 제공합니다. Qiren은 EDM 금형 제조, 정밀 스탬핑, 지능형 검사 및 공정 제어를 결합하여 전자, 자동차 전자, 의료 장비 및 통신 애플리케이션을 위한 맞춤형 솔루션을 제공합니다. 보고된 ±0.005mm 치수 공차 기능, 재료 적응성 및 표면 품질 제어 덕분에 정밀 스탬핑은 까다로운 전자 부품 응용 분야에 적합합니다.
목차
- 전자 정밀 스탬핑 부품이 중요한 이유는 무엇입니까?
- 주요 장점은 무엇입니까?
- 어떤 재료를 사용할 수 있나요?
- 정밀 스탬핑 부품은 어떻게 제조됩니까?
- 어디에 사용되나요?
- 구매자는 정밀 스탬핑 공급업체를 어떻게 선택해야 합니까?
- 자주 묻는 질문
- 결론
전자 정밀 스탬핑 부품이 중요한 이유는 무엇입니까?
현대 전자 제품은 점차 소형 금속 부품에 의존하고 있습니다. 커넥터 단자, 차폐 요소, 접점 스프링, 배터리 구성 요소 또는 전도성 지지대는 기존 기계 구성 요소 크기의 극히 일부일 수 있지만 전체 제품의 성능에 직접적인 영향을 미칠 수 있습니다.
이것이 정밀 스탬핑이 단순히 판금을 절단하고 성형하는 것 이상인 이유입니다. 제조 공정에서는 치수 정확도, 재료 변형, 버, 표면 품질 및 반복성을 제어해야 합니다. 전자 응용 분야의 경우 작은 치수 편차라도 접촉 압력, 삽입력, 전기 전도성, 조립 정렬 또는 제품 수명에 영향을 미칠 수 있습니다.
치렌의 제품 정보에 따르면 스탬핑 작업은 EDM 금형 처리와 정밀 스탬핑 및 검사 기술을 결합합니다. 회사는 이 공정이 복잡한 모양의 부품, 미세 구멍 구성 요소 및 0.1mm 미만의 초박형 재료를 포함한 적합한 응용 분야에서 ±0.005mm의 엄격한 공차를 달성할 수 있다고 밝혔습니다.
이러한 조합은 제조업체가 치수 일관성을 유지하면서 반복 가능한 구성 요소를 대량으로 필요로 할 때 정밀 스탬핑을 특히 유용하게 만듭니다.
전자 정밀 스탬핑 부품의 주요 장점은 무엇입니까?
1. 높은 치수 정확도
정밀 전자 부품은 소형 어셈블리에 맞도록 엄격하게 제어되는 치수가 필요한 경우가 많습니다. 고급 다이 설계, EDM 가공 및 제어된 스탬핑 매개변수는 치수 변화를 줄이고 부품 간 일관성을 향상시킬 수 있습니다.
커넥터 단자 및 기타 전도성 부품의 경우 치수 정확도가 결합 성능에 직접적인 영향을 미칩니다. 일관된 형상은 제조업체가 예측 가능한 삽입력, 접촉 위치 지정 및 조립 호환성을 유지하는 데 도움이 됩니다.
2. 복잡한 기하학 능력
기존 스탬핑 공정은 부품에 깊은 홈, 날카로운 모서리, 계단식 구멍, 좁은 부분 또는 기타 복잡한 특징이 포함된 경우 제한에 직면할 수 있습니다. EDM 지원 툴링은 이러한 까다로운 형상에 대해 보다 정교한 다이 구조를 만드는 데 도움이 될 수 있습니다.
- 미세한 구멍과 좁은 슬롯
- 계단형 및 매립형 구조
- 미세한 접촉 부위
- 예각 기능
- 초박형 금속 부품
- 작은 스프링 및 전도성 구조
3. 효율적인 대량생산
스탬핑 다이가 개발되고 검증되면 프로세스는 상대적으로 짧은 사이클 시간으로 일관된 대량의 부품을 생산할 수 있습니다. 이는 안정적인 생산량을 갖춘 전자 제조업체에게 정밀 스탬핑을 특히 매력적으로 만듭니다.
4. 더 나은 표면 품질
표면 상태는 전기 및 기계 부품에 매우 중요합니다. 과도한 버, 긁힘, 변형 또는 거친 표면은 조립 문제를 일으키거나 전도성 및 내마모성에 부정적인 영향을 미칠 수 있습니다.
치렌은 적용 가능한 처리 조건에서 표면 거칠기가 Ra0.2μm 미만인 것으로 보고된 까다로운 응용 분야에 대한 비접촉식 EDM 처리 및 경면 마무리 기술의 사용에 대해 설명합니다.
어떤 재료를 사용할 수 있나요?
재료 선택은 전도성, 강도, 내식성, 경도, 스프링 특성, 성형 거동, 작동 온도 및 최종 적용 요구 사항을 기반으로 해야 합니다.
| 재료 유형 | 일반적인 특성 | 잠재적인 응용 |
|---|---|---|
| 구리 합금 | 전기 전도성 및 성형성이 우수함 | 단자, 접점, 전도성 부품 |
| 스테인레스 스틸 | 강도, 내식성, 내구성 | 전자 하우징, 스프링, 구조 부품 |
| 티탄 | 높은 강도 대 중량 비율 및 내식성 | 전문 전자 및 의료 부품 |
| 고경도 합금 | 내마모성 및 기계적 안정성 | 까다로운 정밀 부품 및 툴링 관련 부품 |
올바른 재료를 선택하면 다이 수명과 생산 비용에도 영향을 미칩니다. 경도나 인성이 높은 재료에는 전문적인 툴링 및 가공 전략이 필요할 수 있으므로 대량 생산 전에 엔지니어링 분석이 중요합니다.
정밀 스탬핑 부품은 어떻게 제조됩니까?
신뢰할 수 있는 정밀 스탬핑 프로젝트는 일반적으로 첫 번째 생산이 실행되기 오래 전에 시작됩니다. 구성 요소 도면, 재료 사양, 공차 요구 사항, 표면 마감, 연간 수량 및 적용 환경은 모두 엔지니어링 단계에서 검토되어야 합니다.
1단계: 제품 및 도면 분석
엔지니어는 형상, 공차, 재료 두께, 성형 방향, 중요 치수 및 잠재적인 제조 위험을 평가합니다. 초기 설계 분석은 변형, 균열, 과도한 버 또는 어려운 도구 유지 관리를 유발할 수 있는 기능을 식별하는 데 도움이 될 수 있습니다.
2단계: 정밀 다이 설계
스탬핑 다이는 최종 부품이 얼마나 정확하게 형성될 수 있는지를 결정합니다. 복잡한 전자 부품의 경우 EDM 가공을 사용하여 미세 구조와 고정밀 다이 기능을 생성할 수 있습니다.
3단계: 재료 준비
선택한 금속 스트립 또는 시트는 필요한 두께, 기계적 특성 및 표면 상태를 충족해야 합니다. 공차가 극도로 엄격한 경우 재료 일관성이 특히 중요합니다.
4단계: 스탬핑 및 성형
생산 중에 재료는 제어된 스탬핑 작업을 거쳐 절단, 굽힘, 펀칭, 성형 또는 프로그레시브 기능을 달성합니다. 안정적인 공정 매개변수는 생산 배치 전반에 걸쳐 반복성을 유지하는 데 도움이 됩니다.
5단계: 치수 및 표면 검사
검사를 통해 중요한 치수를 확인하고 잠재적인 결함을 감지합니다. Qiren은 품질 관리 프로세스의 일환으로 3차원 측정 장비, 광학 검사 장비 및 경도 테스트를 사용한다고 보고합니다. 배치 품질 보고서는 생산 추적성과 고객 수용도 지원할 수 있습니다.
어디에 사용되나요?
전자 정밀 스탬핑 부품은 작은 치수와 높은 반복성 및 기능적 신뢰성을 결합할 수 있기 때문에 여러 산업 분야에서 사용됩니다.
가전제품
스마트폰, 노트북, 웨어러블 기기 및 기타 소형 제품에는 제한된 내부 공간에 정확하게 맞는 소형 금속 부품이 필요합니다. 응용 분야에는 SIM 카드 홀더, Type-C 인터페이스 구성 요소, 접촉 단자 및 FPC 관련 금속 구조물이 포함될 수 있습니다.
자동차 전자
전자 제어 시스템과 전기 자동차의 사용이 증가하면서 정밀 전도성 및 기계 부품에 대한 수요가 확대되었습니다. 잠재적인 응용 분야에는 배터리 관련 부품, 계전기 스프링, 단자, 센서 부품 및 전기 연결 시스템이 포함됩니다.
의료 장비
의료 기기에는 제어된 크기와 신뢰할 수 있는 표면 품질을 갖춘 소형 구성 요소가 필요할 수 있습니다. 정밀 스탬프 금속 부품은 치수 일관성이 필수적인 마이크로 기기 구성 요소, 장치 하우징 및 기타 특수 어셈블리에 사용될 수 있습니다.
통신장비
통신 장치와 고밀도 전자 어셈블리는 정확한 커넥터와 전도성 부품에 의존합니다. 정밀 스탬핑은 반복 조립 중에 일관된 형상이 필요한 컴팩트한 접촉 구조의 생산을 지원할 수 있습니다.
구매자는 정밀 스탬핑 공급업체를 어떻게 선택해야 합니까?
올바른 공급자를 선택하는 것은 단순히 단가를 비교하는 문제가 아닙니다. 정밀 전자 부품의 경우 툴링 기능, 검사 시스템, 재료 경험, 엔지니어링 지원 및 생산 확장성이 전체 프로젝트 비용에 더 큰 영향을 미칠 수 있습니다.
주문하기 전에 구매자는 다음 사항을 평가해야 합니다.
- 차원적 능력:공급업체가 요구되는 공차를 일관되게 충족할 수 있는지 확인하십시오.
- 툴링 전문성:공급업체의 다이 설계, EDM, 유지 관리 및 최적화 기능을 검토합니다.
- 물질적 경험:제조업체가 선택한 구리 합금, 스테인리스강, 티타늄 또는 기타 재료를 이해하고 있는지 확인하십시오.
- 검사 능력:적절한 CMM, 광학 또는 기타 검사 장비를 사용하여 중요 치수를 측정할 수 있는지 확인하십시오.
- 생산 확장성:공급업체가 프로토타입 또는 시험 배치에서 안정적인 대량 생산으로 전환할 수 있는지 확인하십시오.
- 품질 문서:검사 보고서와 명확하게 정의된 승인 기준을 요청하세요.
- 엔지니어링 커뮤니케이션:대응력이 뛰어난 기술팀은 불필요한 도구 수정 및 생산 지연을 줄일 수 있습니다.
치렌은 스탬핑 작업이 소규모 배치 시험 생산과 대규모 제조를 모두 지원한다고 말합니다. 또한 생산 정보에는 3,000제곱미터 규모의 시설, 50명 이상의 직원, 인력의 약 15%를 대표하는 R&D 팀이 강조되어 있습니다. 이 회사는 20개 이상의 국가 및 지역으로 수출하고 있습니다.
자주 묻는 질문
전자 정밀 스탬핑 부품이란 무엇입니까?
전자 정밀 스탬핑 부품은 전자 및 전기 기계 응용 분야를 위한 정밀 스탬핑 공정을 통해 제조된 정확하게 형성된 금속 부품입니다. 여기에는 단자, 접점, 스프링, 차폐 부품, 전도성 지지대 및 기타 소형 부품이 포함될 수 있습니다.
정밀 스탬핑으로 얻을 수 있는 공차는 어느 정도입니까?
달성 가능한 공차는 재료, 형상, 두께, 툴링 설계 및 생산 조건에 따라 다릅니다. Qiren은 적합한 정밀 스탬핑 응용 분야에 대해 치수 공차를 ±0.005mm까지 보고합니다. 실제 공차는 특정 부품 도면에 대해 확인되어야 합니다.
복잡한 전자 부품을 맞춤 제작할 수 있나요?
예. 고객 도면, 3D 모델, 재료 사양, 치수, 공차, 표면 요구 사항 및 생산량을 중심으로 맞춤형 정밀 스탬핑을 개발할 수 있습니다. EDM을 이용한 금형 제조는 기존 툴링으로는 생산하기 어려운 복잡한 구조에 특히 유용합니다.
정밀 전자 스탬핑 부품을 사용하는 산업은 무엇입니까?
주요 응용 분야에는 가전제품, 자동차 전자제품, 의료 장비, 통신 장비, 스마트 홈 제품 및 기타 정밀 전자 어셈블리가 포함됩니다.
견적은 어떻게 요청하나요?
2D 도면 또는 3D CAD 파일, 재료 정보, 연간 수량, 주요 공차, 표면 마감 요구 사항 및 예상 배송 일정을 제공하면 제조업체가 프로젝트를 평가하고 보다 정확한 견적을 준비하는 데 도움이 될 수 있습니다.
결론
전자 장치가 계속해서 소형화되고 정교해짐에 따라 제조 정확도가 점점 더 중요해지고 있습니다. 전자 정밀 스탬핑은 치수 일관성, 복합 성형 기능, 재료 유연성, 표면 품질 및 확장 가능한 생산의 실질적인 조합을 제공합니다. EDM 지원 툴링, 제어된 스탬핑 및 체계적인 검사를 통해 제조업체는 까다로운 전자 조립 요구 사항을 충족하는 소형 금속 부품을 생산할 수 있습니다.
치렌은 정밀 금형 엔지니어링, EDM 처리, 스탬핑 및 검사 기능을 결합하여 툴링 개발부터 생산까지 맞춤형 전자 부품 프로젝트를 지원합니다. 커넥터, 자동차 전자 장치, 의료 기기, 통신 장비 또는 기타 정밀 조립품에 사용되는 고정밀 금속 부품을 소싱하는 경우,저희에게 연락주세요도면, 재료, 공차, 생산량 및 맞춤형 스탬핑 요구 사항을 논의합니다.
