기사 요약: 커넥터 사출 성형전자 커넥터에 사용되는 정밀하고 내구성이 뛰어난 플라스틱 하우징과 절연 부품을 생산하는 데 중요한 제조 공정입니다. 재료 선택 및 금형 엔지니어링부터 치수 검사 및 생산 일관성까지 모든 단계가 커넥터 성능에 영향을 미칩니다.치렌정밀 커넥터 몰딩 솔루션을 전문으로 하며 자동차 전자 제품, 가전 제품, 산업 장비 및 기타 전자 제품의 응용 분야에 대한 맞춤형 툴링, 정밀 가공 및 제조 지원을 제공합니다. 프로세스를 이해하면 제품 설계자와 구매 팀이 품질, 비용 및 장기적인 생산 신뢰성에 대해 정보를 바탕으로 결정을 내리는 데 도움이 됩니다.

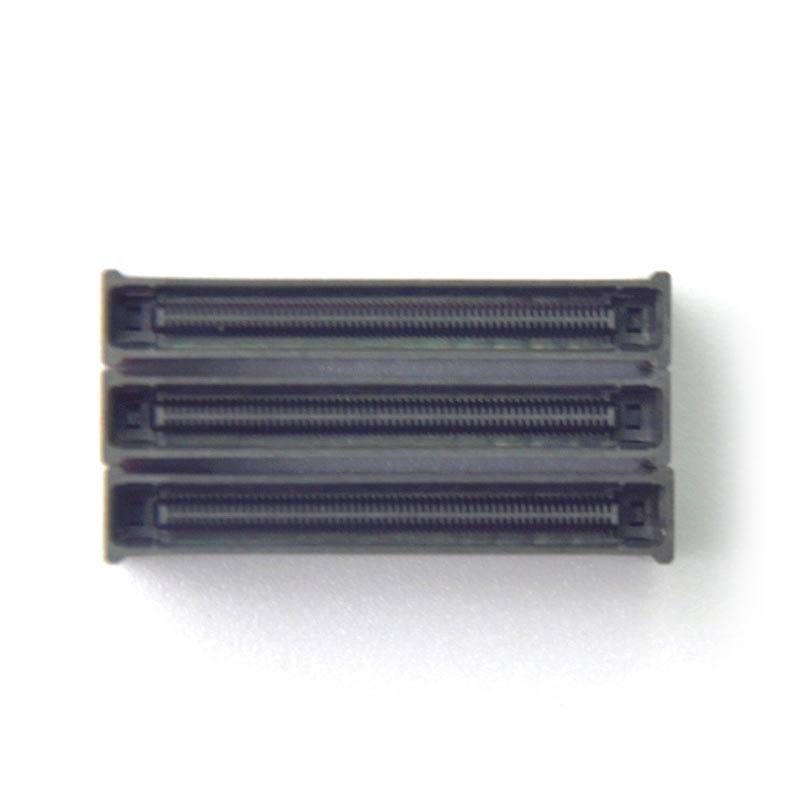

커넥터 사출 성형은 용융된 열가소성 재료를 정밀하게 설계된 금형 캐비티에 주입하고 냉각한 후 배출하여 완성된 부품을 만드는 제조 공정입니다. 이는 플라스틱 하우징, 단자 지지대, 절연 구조, 보호 쉘 및 전기 및 전자 커넥터에 필요한 기타 부품을 제조하는 데 널리 사용됩니다.
많은 범용 플라스틱 부품과 달리 커넥터 부품에는 작은 개구부, 얇은 벽, 복잡한 잠금 기능 및 긴밀한 간격의 단자 위치가 포함되어 있는 경우가 많습니다. 이러한 기능은 금속 접점 및 결합 부품과 함께 작동해야 합니다. 작은 치수 편차라도 조립, 삽입력, 단자 정렬 또는 전기 연결 신뢰성에 영향을 미칠 수 있습니다.
이러한 이유로 성공적인 커넥터 성형은 재료 엔지니어링, 금형 설계, 기계 설정 및 검사 절차의 조화에 달려 있습니다. Qiren은 까다로운 응용 분야를 위한 맞춤형 플라스틱 부품 및 툴링을 원하는 고객을 위해 정밀 커넥터 사출 성형 솔루션을 제공합니다.
일반적인 응용 분야는 다음과 같습니다.
성형 하우징이 전도성 접점의 위치와 지지를 설정하므로 정밀성은 커넥터 성능의 기본입니다. 치수는 구성 요소가 어떻게 결합되는지, 터미널이 안전하게 유지되는 방식, 반복 사용 중에 커넥터가 작동하는 방식에 영향을 미칩니다.
여러 요인으로 인해 정밀 커넥터 성형이 기존의 많은 플라스틱 성형 응용 분야보다 더 까다로워졌습니다.
단자 피치, 캐비티 치수, 잠금 구조 및 결합 표면은 승인된 엔지니어링 도면을 준수해야 합니다. 공차는 모든 기능에 불필요하게 엄격한 공차를 적용하기보다는 각 구성 요소의 기능적 요구 사항에 따라 설정되어야 합니다.
플라스틱 하우징은 의도된 작동 환경에 적합한 절연 기능을 제공해야 합니다. 재료 선택, 벽 두께, 연면 거리, 공간 거리, 보이드 또는 오염 여부는 전기 안전에 영향을 미칠 수 있습니다. 요구사항은 적용 가능한 제품 표준 및 작동 조건을 기준으로 평가되어야 합니다.
커넥터 하우징은 삽입력, 진동, 온도 변화 및 반복적인 결합 주기를 경험할 수 있습니다. 성형된 부품은 균열, 과도한 변형 또는 유지력 손실 없이 모양을 유지하고 단자를 지지해야 합니다.
성공적인 프로토타입은 단지 시작점일 뿐입니다. 제조업체는 생산 배치, 금형 캐비티, 재료 로트 전반에 걸쳐 반복 가능한 치수와 기능적 성능을 유지해야 합니다. 안정적인 처리로 인해 피할 수 있는 불량품, 재작업 및 조립 중단이 줄어듭니다.
재료 선택은 성형성, 수축, 내열성, 절연 성능, 기계적 강도, 수분 민감도 및 최종 부품 비용에 영향을 미칩니다. 최고의 수지는 커넥터의 설계 및 작동 환경에 따라 다릅니다.
| 재료 | 주요 특징 | 잠재적인 응용 | 선택 고려 사항 |
|---|---|---|---|
| PBT | 우수한 치수 안정성 및 전기 절연성 | 전기 하우징 및 기기 커넥터 | 열 노출, 수축 및 습기 상태를 평가합니다. |
| PA(나일론) | 기계적 강도와 인성이 우수함 | 자동차 및 산업용 커넥터 | 수분 흡수와 치수에 미치는 영향을 고려하십시오. |
| LCP | 낮은 뒤틀림 가능성과 미세 피치 설계에 대한 적합성 | 소형 전자 및 고밀도 커넥터 | 재료 흐름과 성형 조건을 주의 깊게 제어해야 합니다. |
| 조달청 | 고온 성능 및 내화학성 | 특수 전기 및 산업 응용 분야 | 처리 요구 사항, 비용 및 기계 설계를 평가합니다. |
| 유리섬유 강화 수지 | 적합한 제형에서 강성 향상 및 방향성 수축 감소 | 구조적 커넥터 하우징 | 섬유 배향은 변형 및 치수 정확도에 영향을 미칠 수 있습니다. |
이 자료는 상호 교환이 불가능합니다. 엔지니어는 사양을 확정하기 전에 수지 등급, 작동 온도, 난연성 요구 사항, 유전 특성, 화학 물질 노출 및 해당 규제 요구 사항을 검토해야 합니다.
추가 지침이 필요하면 Qiren의 커넥터 사출 성형 솔루션 및 관련 정밀 금형 제조 기능을 살펴보세요.
안정적인 커넥터 사출 성형 프로젝트는 구조화된 작업 흐름을 따릅니다. 순서는 부품 형상, 인서트 요구 사항, 생산량 및 검사 기준에 따라 달라질 수 있지만 필수 단계는 유사합니다.
금속 단자가 포함된 커넥터의 경우 인서트 위치 지정 및 고정에 특별한 주의가 필요합니다. 장비가 구성품 정렬을 일관되게 유지할 수 있다면 자동화된 인서트 로딩 또는 조립은 대용량 프로그램에 적합할 수 있습니다.
툴링을 시작하기 전에 디자인 결정을 내리면 나중에 비용이 많이 드는 수정을 방지할 수 있습니다. 제조 적합성을 고려한 설계 검토에서는 최종 응용 분야에서 부품이 어떻게 충전, 냉각, 배출, 조립 및 작동하는지 고려해야 합니다.
실용적인 경우 상대적으로 균일한 벽 두께는 일관된 충전 및 냉각을 촉진하는 데 도움이 됩니다. 급격한 두께 변화는 싱크 마크, 내부 응력 또는 변형의 원인이 될 수 있습니다. 리브와 보스는 불필요하게 두꺼운 단면을 생성하지 않고 필요한 강도를 제공하도록 설계되어야 합니다.
게이트 배치는 충전 패턴, 웰드라인 위치, 보압 및 표면 모양에 영향을 미칩니다. 커넥터 하우징에서 게이트는 중요한 결합 표면, 단자 포켓 및 기계적으로 응력을 받는 영역을 고려하여 배치해야 합니다.
적절한 구배 각도와 잘 설계된 배출 시스템은 섬세한 기능을 손상시키지 않고 성형 부품을 배출하는 데 도움이 됩니다. 필요한 드래프트는 수지, 표면 질감, 부품 형상 및 치수 요구 사항에 따라 다릅니다.
인서트 성형 커넥터의 경우 금속 단자는 주입 및 냉각 과정에서 지정된 위치에 유지되어야 합니다. 금형 지원, 인서트 로딩 정확도, 수지 흐름 및 열팽창은 모두 플라스틱 하우징과 금속 부품 간의 최종 관계에 영향을 미칩니다.
유용한 설계 사례는 다음과 같습니다.
커넥터 사출 성형에 대한 품질 관리에서는 성형된 부품의 외관과 기능적 성능을 모두 다루어야 합니다. 단자 정렬 불량, 치수 드리프트 또는 기계적 유지력 부족이 여전히 있는 상태에서 부품이 괜찮아 보일 수 있습니다.
실제 검사 계획에는 다음과 같은 통제 사항이 포함될 수 있습니다.
일반적인 결함과 잠재적 원인은 다음과 같습니다.
| 결함 | 가능한 원인 | 교정적 접근 |
|---|---|---|
| 플래시 | 분할선 간격, 과도한 압력 또는 금형 마모 | 툴링 상태를 검사하고 처리 설정을 최적화합니다. |
| 짧은 샷 | 불충분한 충전, 제한된 흐름 또는 부적절한 환기 | 게이트 설계, 환기 및 충전 매개변수를 검토합니다. |
| 뒤틀림 | 고르지 않은 냉각, 재료 방향 또는 수축 차이 | 냉각 균형을 개선하고 형상 및 재료 선택을 검토합니다. |
| 싱크마크 | 두꺼운 부분 또는 불충분한 포장 및 냉각 | 벽 형상 및 포장 조건을 최적화합니다. |
| 단자 정렬 불량 | 인서트 이동, 툴링 변형 또는 일관되지 않은 로딩 | 인서트 위치, 지지력 및 치수 확인을 개선합니다. |
허용 한계 및 테스트 빈도는 제품 사양, 고객 요구 사항 및 위험 수준에 따라 정의되어야 합니다. 안전이 중요하거나 신뢰성이 높은 애플리케이션의 경우 추가 검증이 필요할 수 있습니다.
모든 커넥터에 동일한 툴링 투자 또는 검사 전략이 필요한 것은 아닙니다. 다음 비교는 애플리케이션 요구 사항이 제조 접근 방식에 어떻게 영향을 미치는지 보여줍니다.
| 요구 사항 | 표준 커넥터 | 정밀 커넥터 |
|---|---|---|
| 기하학 | 비교적 간단한 기능 | 미세 피치 캐비티 및 복잡한 디테일 |
| 관용 전략 | 일반 조립 요구 사항을 기반으로 함 | 중요한 기능에는 더욱 엄격한 기능 기반 제한이 적용됩니다. |
| 압형 | 적합한 경우 기존 금형 구성 | 더욱 까다로운 캐비티, 냉각, 환기 및 정렬 제어 |
| 점검 | 시각적 및 치수 검사 | 상세한 계측 및 추가 기능 검증 |
| 프로세스 위험 | 주로 충전 및 일반 치수와 관련됨 | 단자 위치, 결합 맞춤, 변형 및 유지력이 포함될 수 있습니다. |
그 구별은 단순히 제품 크기의 문제가 아닙니다. 작은 커넥터에는 간격이 좁은 단자가 포함되어 있거나 회로 기판과 정밀한 정렬을 유지해야 하는 경우 매우 정교한 도구가 필요할 수 있습니다. 엔지니어링 요구 사항은 외관만을 기반으로 한 가정이 아닌 프로세스를 결정해야 합니다.
공급업체를 선택한다는 것은 엔지니어링 요구 사항을 반복 가능한 생산 결과로 전환하는 능력을 평가하는 것을 의미합니다. 경쟁력 있는 견적이 중요하지만 툴링 품질, 프로세스 안정성, 커뮤니케이션 및 기술 지원도 총 소유 비용에 영향을 미칩니다.
커넥터 사출 성형 제조업체를 평가할 때 다음 질문을 고려하십시오.
치렌 Electronics는 정밀 플라스틱 커넥터 금형과 맞춤형 사출 성형 솔루션에 중점을 두고 있습니다. 제품 정보에 따르면 이 회사는 ±0.01mm의 공칭 공차 용량, 최대 99.2%의 보고된 수율, 독일 금형강, 금형 흐름 분석 및 MES 통합 작업장 관리를 강조합니다. 이러한 수치는 프로젝트 평가 중에 특정 부품 형상, 재료, 측정 방법 및 생산 조건에 대해 확인되어야 합니다.
치렌은 또한 금형 사용 첫 해 동안의 금형 최적화 및 업그레이드 지원에 대해 설명합니다. 구매자는 일반 사양에만 의존하기보다는 자체 커넥터 설계에 대한 요구 사항과 함께 이러한 기능을 논의할 수 있습니다.
관련 제조 정보를 보려면 커넥터 사출 성형 제품 페이지를 방문하거나 Qiren의 정밀 금형 및 부품 제조 웹사이트를 탐색하세요.
이는 플라스틱 커넥터 하우징, 절연 본체, 단자 지지대, 보호 쉘 및 정확한 형상과 반복 가능한 생산이 필요한 기타 구성 요소를 제조하는 데 사용됩니다. 일반적인 응용 분야에는 자동차 전자 장치, 가전 제품, 산업 자동화 및 소비자 전자 장치가 포함됩니다.
모든 커넥터에 가장 적합한 단일 재료는 없습니다. PBT와 나일론은 많은 전기 및 기계 응용 분야에 일반적으로 선택되는 반면, LCP와 PPS는 까다로운 치수 또는 열 요구 사항이 있는 설계에 적합할 수 있습니다. 최종 선택은 커넥터의 작동 환경, 전기 사양, 기계적 부하 및 비용 목표에 따라 달라집니다.
달성 가능한 공차는 부품 형상, 수지 거동, 금형 구성, 공정 안정성 및 측정 방법에 따라 달라집니다. Qiren은 정밀 성형 제품에 대해 공칭 공차 용량을 ±0.01mm로 표시합니다. 구매자는 특정 디자인의 각 중요한 기능에 대해 이러한 허용 오차가 가능한지 확인해야 합니다.
일반적인 원인으로는 부적절한 자재 취급, 환기 불량, 잘못된 처리 매개변수, 고르지 못한 냉각, 금형 마모, 부정확한 인서트 위치 등이 있습니다. 구조화된 설계 검토, 제어된 프로세스 창, 위험 기반 검사 계획은 이러한 문제를 식별하고 줄이는 데 도움이 될 수 있습니다.
예. 인서트 몰딩은 플라스틱 커넥터 하우징 내에 금속 단자를 캡슐화하거나 지지할 수 있습니다. 이 프로세스에는 적절한 인서트 위치 지정, 금형 지지대, 재료 호환성, 단자 정렬 및 유지 확인이 필요합니다.
예. 사출 성형은 툴링, 사이클 조건, 재료 취급 및 검사가 적절하게 제어될 때 반복 가능한 대량 생산에 매우 적합합니다. 다중 캐비티 금형과 적절한 자동화는 생산량을 향상시킬 수 있지만 적합성은 제품 복잡성과 수요에 따라 달라집니다.
2D 엔지니어링 도면, 3D CAD 파일, 의도한 수지 또는 재료 요구 사항, 중요 공차, 연간 수요, 예상 서비스 환경 및 기능 또는 규제 사양을 제공합니다. 또한 금형 제조, 성형 부품, 인서트 성형 또는 결합 솔루션이 필요한지 명확히 하십시오.
커넥터 사출 성형은 정밀 툴링, 적절한 재료 선택, 제어된 처리 및 응용 분야별 품질 검증을 결합합니다. 각 결정은 커넥터가 얼마나 정확하게 맞는지, 전기 접점을 얼마나 안정적으로 지원하는지, 시간이 지나도 얼마나 일관되게 제조될 수 있는지에 영향을 미칩니다. 중요한 치수를 조기에 식별하고 명확한 검사 요구 사항을 설정함으로써 제품 개발자는 피할 수 있는 결함을 줄이고 더 많은 정보를 바탕으로 소싱 결정을 내릴 수 있습니다.
치렌은 전자, 자동차, 가전제품 및 산업 응용 분야를 위한 정밀 커넥터 금형 제조 및 맞춤형 성형 솔루션을 제공합니다. 새로운 커넥터를 개발하거나 기존 생산 프로세스를 개선하는 경우,저희에게 연락주세요도면, 재료 요구 사항, 툴링 사양 및 생산 목표를 논의합니다. Qiren과 협력하여 프로젝트의 정밀도, 품질 및 납품 요구 사항에 맞는 실용적인 제조 솔루션을 평가하세요.
